建築・土木・測量の現場でよくある悩み。
それが「CADで描いたDXFをQGISに取り込んだら位置がズレる」という問題です。
AutoCAD・JW_CAD・BricsCADなど、どのソフトでも似たようなトラブルが発生します。
位置が合わない、縮尺が違う、数百メートル北に飛ぶ——。
もはや“あるある”といっていい現象です。
このズレは単なる操作ミスではなく、
CADとGISという異なる文化の衝突によって生まれます。
DXFがズレる最大の理由：座標系（EPSG）が入っていない
結論から言えば、DXFには座標系情報が含まれていないことが原因です。
- GIS：世界の位置を「経度・緯度」または「投影座標」で管理（単位はメートル）
- CAD：任意の原点を自由に設定（単位はmmまたはm）
つまりDXFは、「世界のどこにあるか」情報を持たないのです。
QGISはDXFを読み込む際、「この数値は緯度経度だろう」と誤解して処理します。
これが“ズレ”の出発点になります。

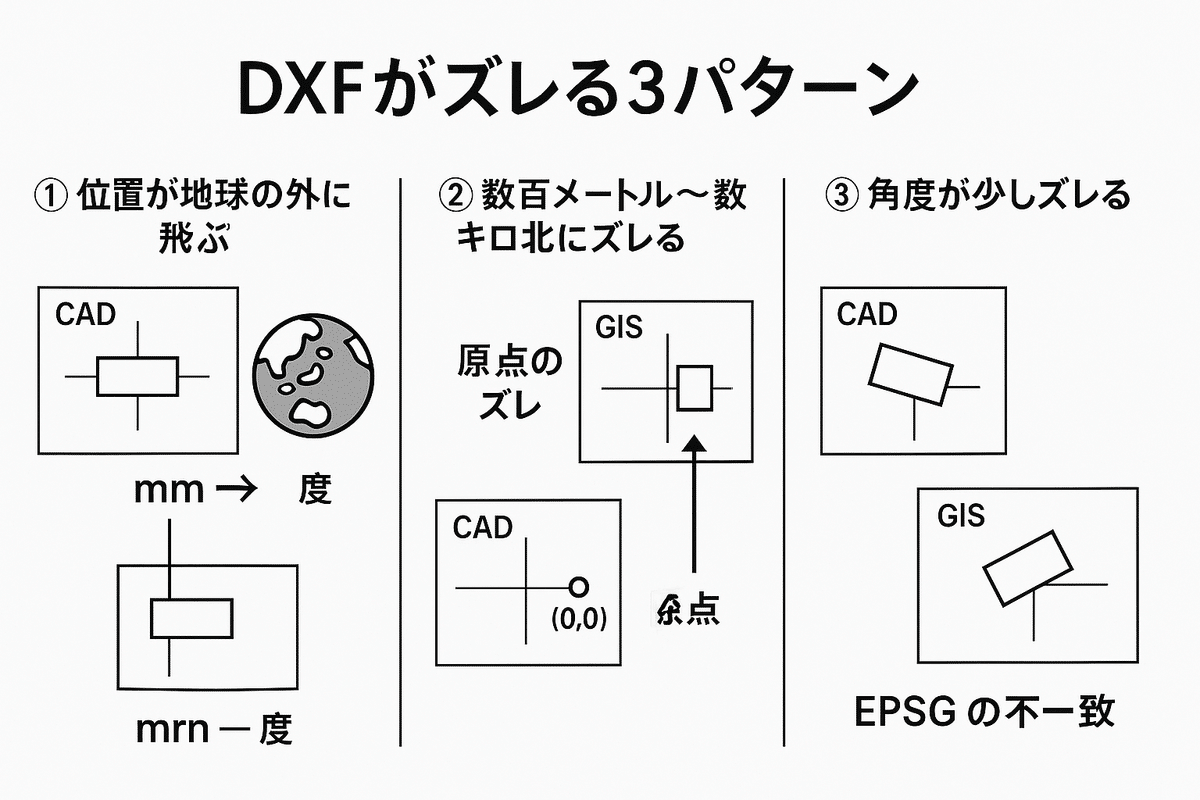

DXFがズレる3つの典型パターン
DXFがズレるといっても、その原因は一つではありません。
現場では、次の3つのズレ方がほとんどを占めます。
① 位置が地球の外に飛ぶ（単位の誤解）
QGISでDXFを読み込んだ瞬間、図面が見えなくなる——。
これはCADが“mm単位”で描かれているのに、
QGISがそれを“経緯度（度）”だと誤解してしまうケースです。
例：
CAD上の「10000, 5000」は「10m×5mの部屋」
→ QGISは「経度10000°, 緯度5000°」と誤認
→ 結果、地球上に存在しない座標として“消える”
対策：QGISの「自動座標変換」をOFFにする。
これでローカル座標のまま読み込めるようになります。
② 数百メートル〜数キロずれる（原点の違い）
図面は表示されるが、位置がズレる場合。
原因はCADの原点とGISの原点が異なることです。
CADではどこを(0,0)にしても構いません。
しかしGISはJGD2011などの“絶対座標”が前提です。
結果、CADのローカル座標を世界座標として解釈してしまい、
数百メートル単位でズレが生じます。
対策：3点アフィン変換で補正する。
- CADで基準点（交差点など）を3点メモ
- QGISにDXFを読み込む
- その3点を実際の地理座標に合わせる
これで位置・角度・縮尺が同時に補正できます。
最も成功率の高い方法です。
③ 角度が少しズレる（EPSGの不一致）
距離は合っているのに、微妙に回転している——。
これはCADとGISの投影法（EPSGコード）が違うためです。
たとえば、
QGISがEPSG:6676（平面直角19系 JGD2011 8系）として扱っているのに、
実際の図面はEPSG:2450（平面直角19系 JGD2000 8系）で描かれている、というようなケースです。
結果、数十〜百メートル規模の角度ズレが発生します。
対策：DXFの座標系をQGIS側で正しく指定する。
静岡県を例にすると、
- 浜松・磐田：8系（EPSG:6676）
- 神奈川・東京：9系（EPSG:6677）
というように地域で使い分けが必要です。
実務で使える「DXF → QGIS」完全手順
実際の現場で最も失敗しない流れを紹介します。
AutoCAD／JW_CAD／BricsCADすべて共通です。
🧩 Step 1：CAD側での準備（約5分）
- 図面単位（mm／m）を確認
- 原点の位置を確認
- 基準点を3つメモ
- 図面が回転していないかチェック
- DXFは R12／R14形式 で保存
これだけで後の安定性が格段に上がります。
🌍 Step 2：QGISで読み込む（約3分）
- DXF追加 → 座標変換をOFF
- 初期CRSは「ローカルm座標」として扱う
- いきなりEPSGを指定しない（まず原図を確認）
これで「地球の外に飛ぶ」現象のほとんどは防げます。
📐 Step 3：正しい位置合わせ（約10分）
- 3点アフィン変換で位置合わせ
- 実世界の3点に図面を一致させる
- 最後に正しいEPSGを設定（例：静岡県 → 6679または6680）
この手順でほぼ100％正確な重ね合わせが実現します。
現場でよくあるズレ原因まとめ
現象主な原因対策DXFが表示されない単位誤解（mm→度）座標変換OFF数百mズレる原点不一致3点アフィン変換角度が微妙に違うEPSG不一致正しい平面直角系指定大きさが合わないスケール誤差CAD側で1/1に戻す微妙にねじれるローカル座標QGISでアフィン補正
DXFとGISは“文化が違う”
DXFがズレる本質的な理由は、両者の目的の違いにあります。
- CAD：図面をきれいに描くためのツール
- GIS：世界の中で正しい位置を扱うツール
CADは「見た目の正確さ」、GISは「地球上の正確さ」。
だからこそ、単位・原点・EPSGを揃えるひと手間が重要です。
まとめ：DXF×GISは「現場の一生モノのスキル」
DXFをQGISで正しく扱えるようになると、現場の情報共有が大きく変わります。
- 図面と航空写真の重ね合わせ
- 図面とハザードマップの連動
- PLATEAUなど3D都市モデルとの統合
- 工事計画・現地検証の高速化
これからの建設DX時代、
CAD×GISの融合スキルは必須です。
DXFがズレる原因と対策を理解している技術者は、
現場で確実に価値のある存在になります。
#QGIS #DXF #CAD連携 #GIS活用 #建設DX #測量 #PLATEAU
